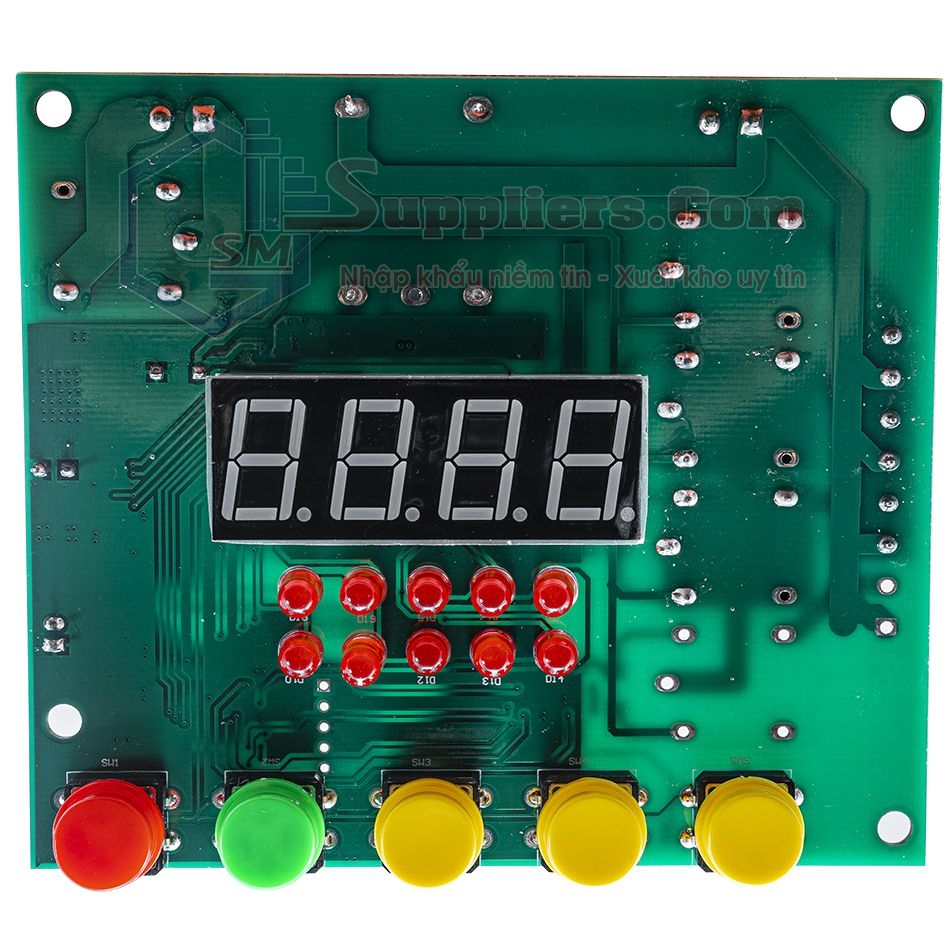

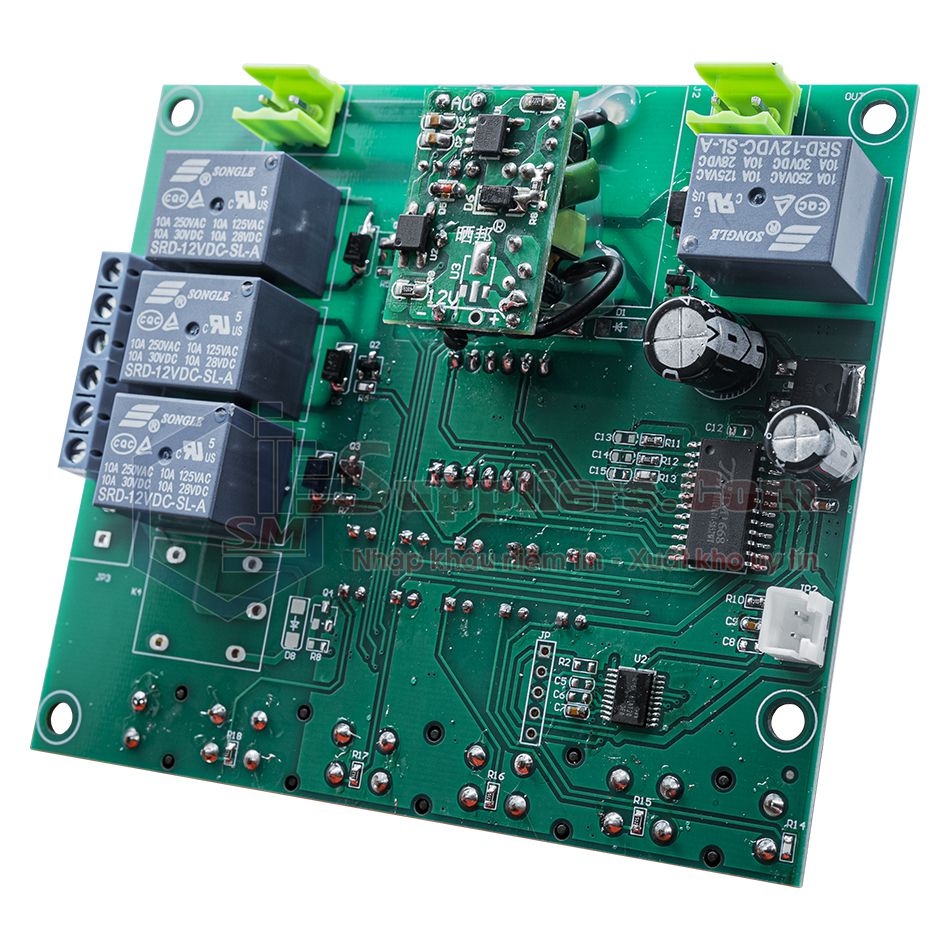

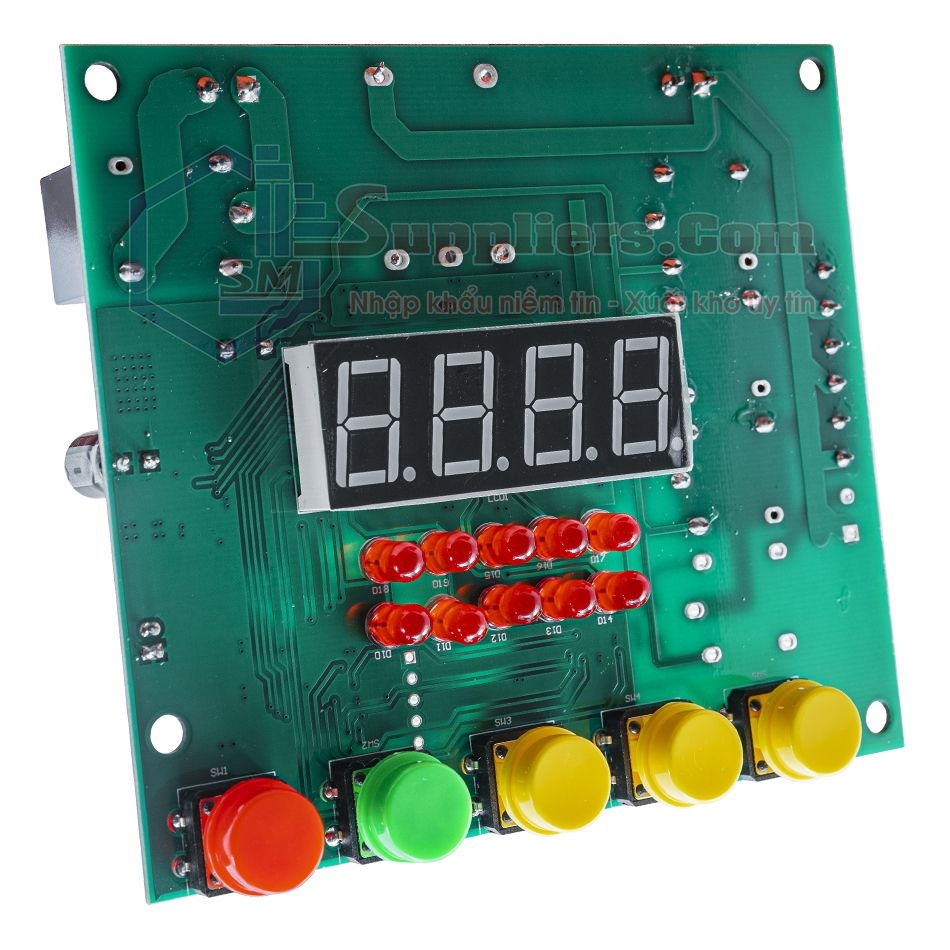

Bảng mạch điều khiển Timer với ba cấp tín hiệu đầu ra thời gian, một tín hiệu đầu ra quản lý nhiệt độ.
Bảng mạch được ứng dụng trong nhiều thiết bị, như máy đóng mở hẹn thời gian, máy ép kính điện thoại, bơm theo quy trình .........
Sản phẩm không bao gồm cảm biến nhiệt độ và tấm dán mặt.
Mạch làm việc theo sơ đồ sau:
Khởi động => Relay 1 đóng, khi hết thời gian một, đồng thời relay 3 đóng (Relay 1 vẫn hoạt động)
Tiếp theo, sau khi hết thời gian 3 thì Relay 1 và 3 ngưng làm việc. Relay 2 bắt đầu làm việc.
Để vào được chế độ cài đặt thông số thời gian và nhiệt độ, nhấn giữ nút SET trong 3s. Sau đó chỉnh thông số tùy thích theo quy tắc dưới đây:
1.xxx là thời gian mở relay 1.
2.xxx là thời gian mở relay 3
3.xxx là thời gian mở relay 2
4.xxx là cài đặt nhiệt độ làm việc.
Chú ý: Relay nhiệt độ làm việc độc lập không liên quan đến relay 1-2-3. Dầu dò cảm biến nhiệt độ dùng loại 10K

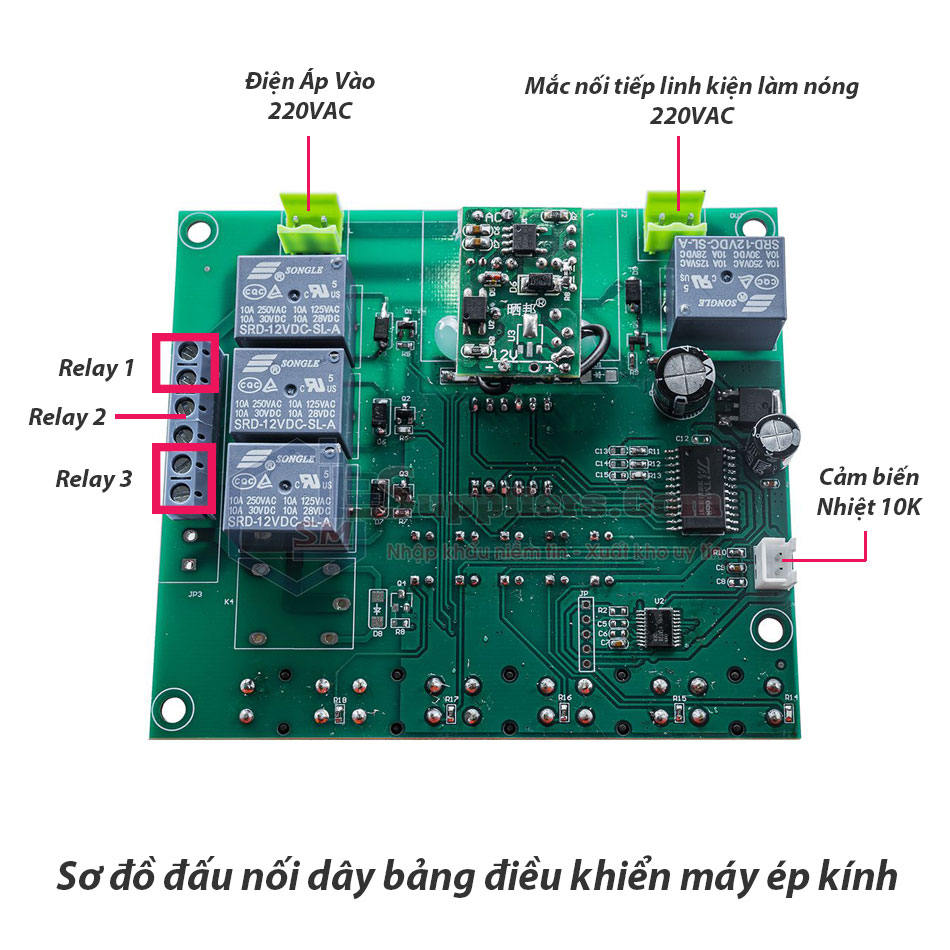

| Nguồn điện vào bảng điều khiển | 220VAC |
| Nguồn điện ra (Relay Timer) độc lập | 220VAC |
| Nguồn điện ra nhiệt độ mắc nối tiếp | 220VAC |
| Đầu dò cảm biến nhiệt độ | 10K |
| Cài đặt thời gian & Nhiệt độ | Có thể |

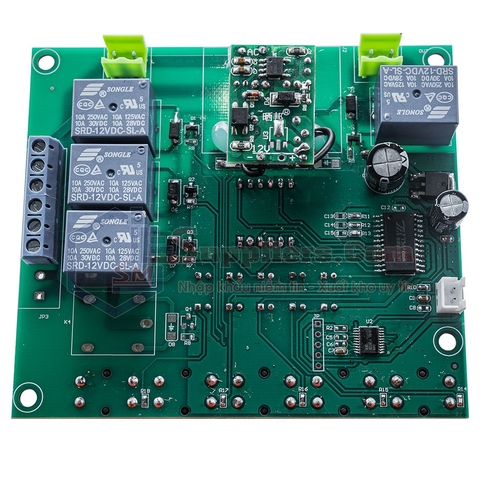

Bảng mạch phù hợp với tất cả các loại máy ép kính điện thoại không có bàn khay đẩy ra đẩy vào và buồng hạ từ trên xuống.
Những máy làm việc theo quy trình Hút - Ép - Xả và có nhiệt độ hoặc không có nhiệt độ đều sử dụng được mạch này.
